LAUREL_KSC130_maintenance_34
カップリングファンを電動ファンへ変更計画（その３）

いよいよ標準の冷却ファン（８枚羽根）を外して、シュラウドを撤去しました。
なので完成するまでは、この車は殆ど走れません！
★続きです★
上下分割式のシュラウド上部を撤去です。

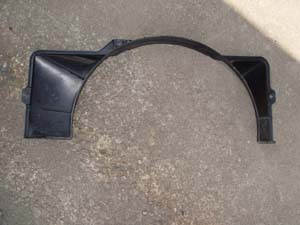

外したシュラウド上部

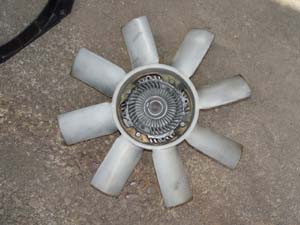

ＡＣ装着車だろうけど、最初から８枚羽根が
装着されていました。

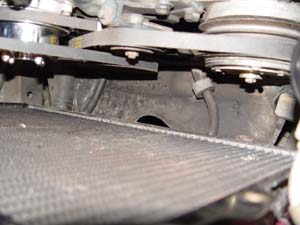

下部のパイプはＡＴ用のＯＩＬクーラーです。

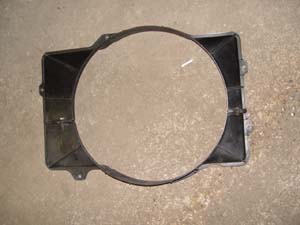

この外したシュラウドから止めネジの加工ピッチが
見当付きます。

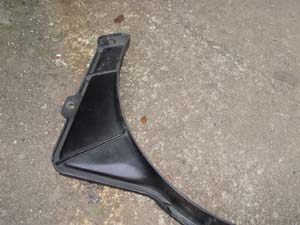

下に残っているのがシュラウドの下部です。
樹脂は随分硬化しています。

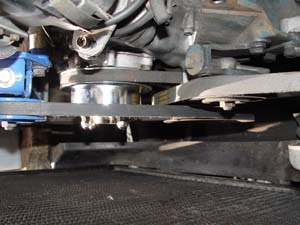

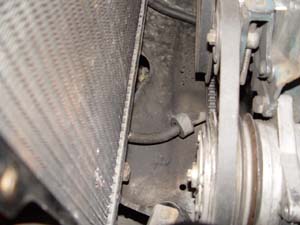

残りのシュラウド下部を外します。
・

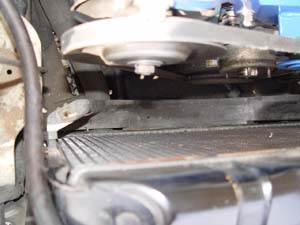

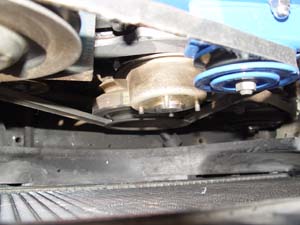

取り外し完了！
この時すでに嫌な予感がしましたが、見事に的中です。
微妙に厚みが大きくて入りません。

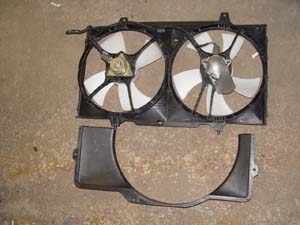

ところが問題発生で、この電動ファンユニットが
思いのほか厚みがありました。よってこのまま加工しても
取り付けることが不可能なようです。
★続きです★

準備した電動ファンは厚みに問題がありましたので、商品の選択ミスでしたね。

結局、汎用品の電動ファンをラジエーターコアに直付けしてしまえば簡単なのですが
ラジエーター面積の一部しか冷却出来なくなってしまうので、それでは効果が
半減してしまうから出来ればやりたくないのです。
効率よく冷却するには、シュラウドは欠かせませんね。

でもいろいろ挑戦してみて、ダメならそこに辿り着くかもしれませんし、それでも間に合う
程度の熱交換かもしれません・・・・

それは最後の手段として！今度は厚みが７センチ以下の物を、知り合いの解体屋さん
から購入して来ました。

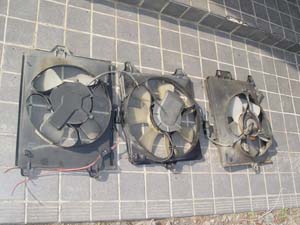

一応３台持ってきましたが、２基取り付けの予定です。この他にもマークⅡ用のコンパクトな
ＡＣ専用冷却ファンもありましたので、ＡＣ用には、それも良いかもしれません
三菱・日産・トヨタのちゃんぽんです。

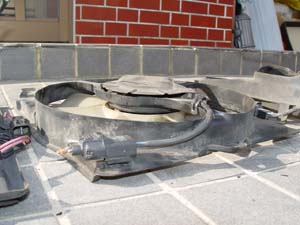

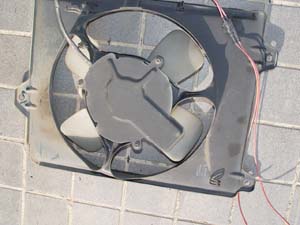

これは三菱で厚みが６０ミリです。

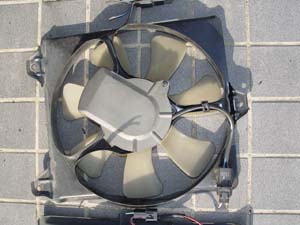

これが一番薄くて５０ミリです。トヨタ車用
上記トヨタ車用です。
作業が進みましたらＵＰします。
