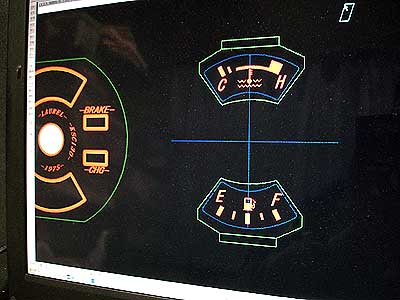

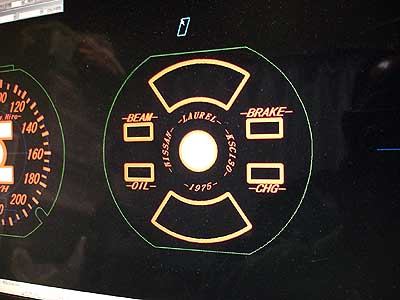

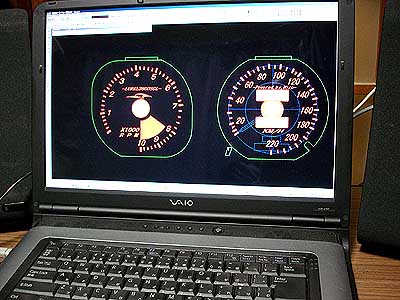

完成のイメージです。(試験中)	先ずは既存のメーターより採寸をし、形状や 目盛り等をトレースしそこからデザインをします。

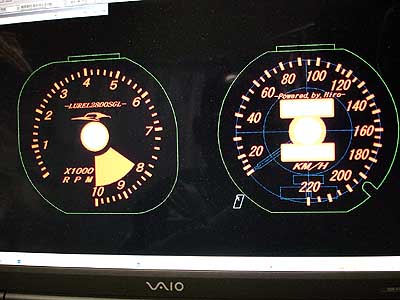

タコ１万回転、スピード２２０キロなんて如何でしょう （私の車にはありえません（笑））	燃料や温度は、今風にシンボルにしてみました。

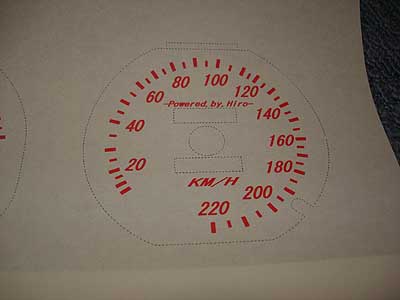

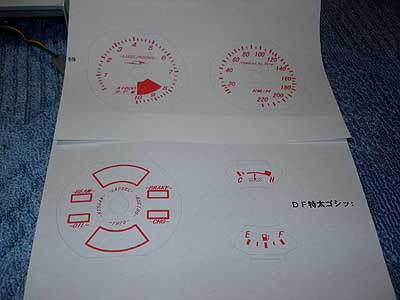

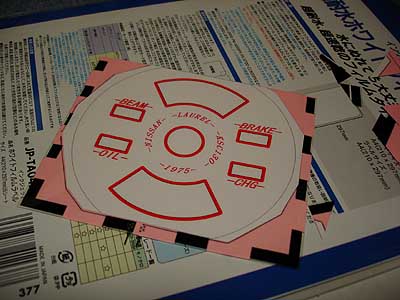

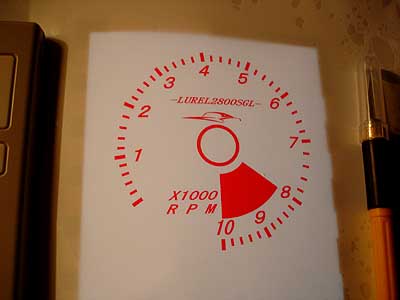

パイロットランプの部分も形状を変更します。	紙にテスト印刷して良く検討します。
この後、デザインが決定したらフィルムに印刷します。	色使いやフォント、デザインなど試行錯誤しました。

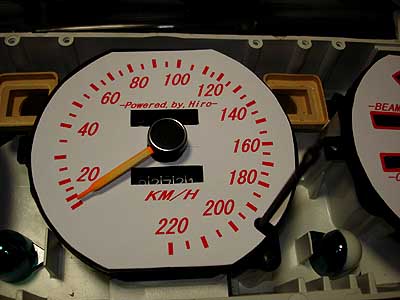

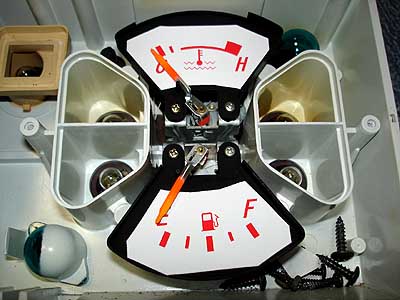

予備のメーターに試験的に紙に印刷した物を置いてみます。	燃料計と水温計部分です。

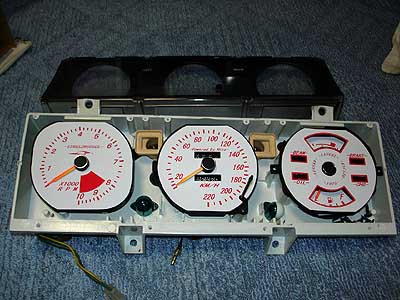

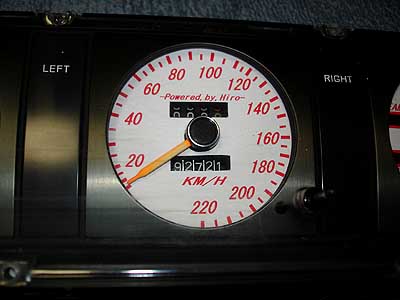

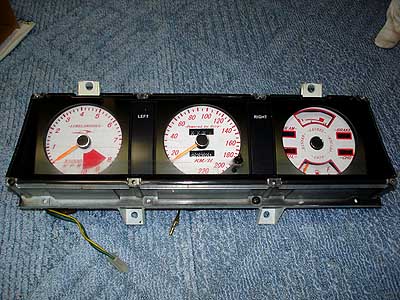

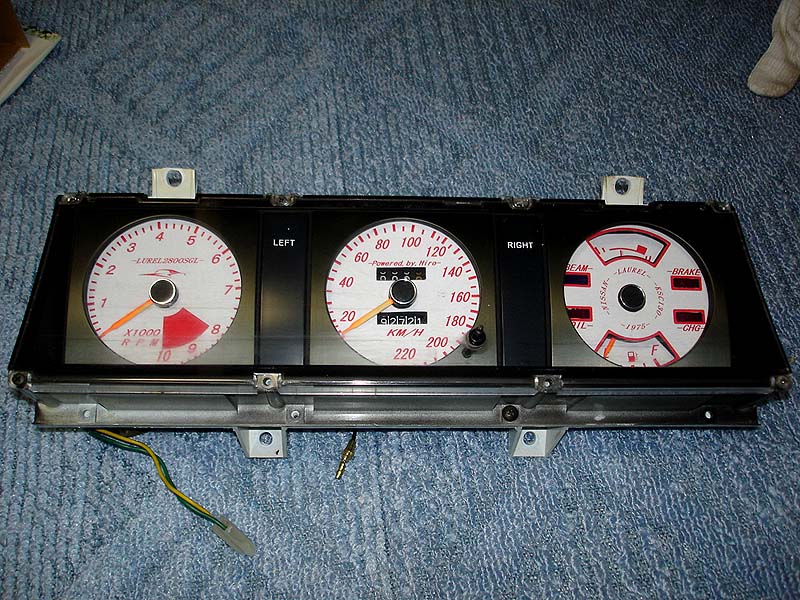

仮置きの全体はこの様な感じになります。	そして上からカバーを被せるとなかなか良いです。

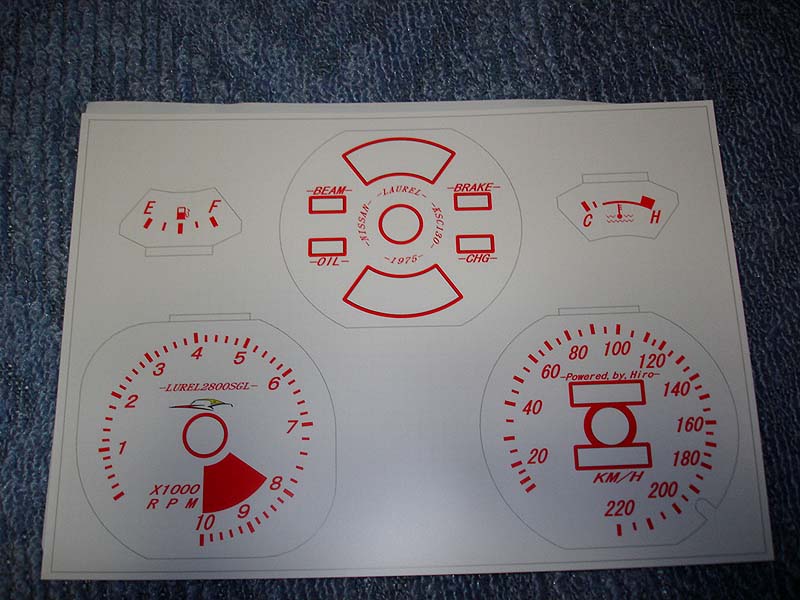

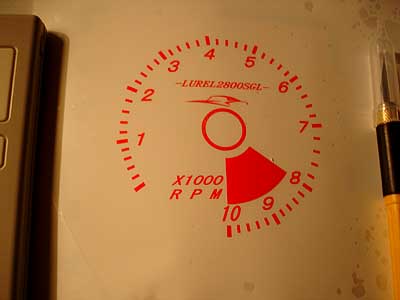

デザインも決定したので、本番の印刷です。 使用したのは、反射を防ぐ為つや消し透明フィルムのインクジェット用を使い プリンターは顔料使用のインクジェットプリンターで印刷しました。

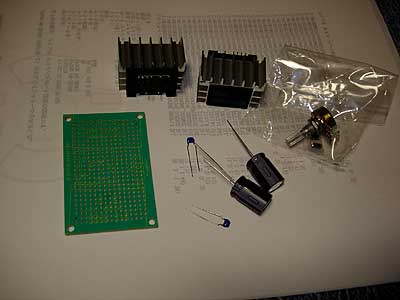

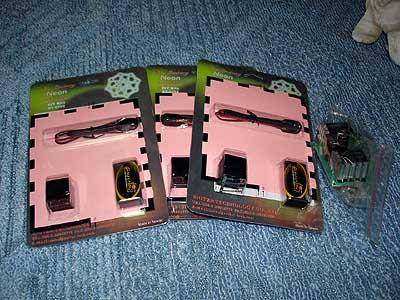

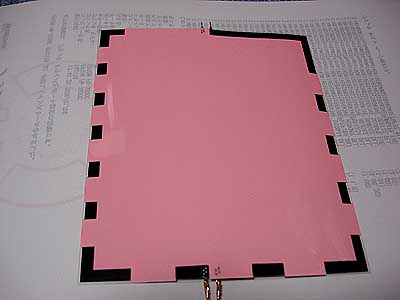

これが今回使用するバックライト用の 発光フィルムです。	これは発光フィルムに使用する電圧が合わない為 ＤＣ−ＤＣインバーターを作る部品と基板です。

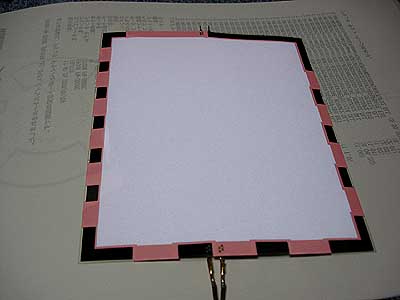

この発光フィルムは未通電時はピンク色をしています。 なので文字盤は、白色フィルムの上につや消し透明 フィルムを貼ってホワイトメーターにします。	発光フィルムに通電すると、この様に蛍光白色 に発光しますので、夜間の視認性が良くなると思います。
試験的にフィルムに印刷をして、発光フィルムの上に 載せた状態です。昼間がこの状態です。	そして夜間発光した状態がこの様になります。

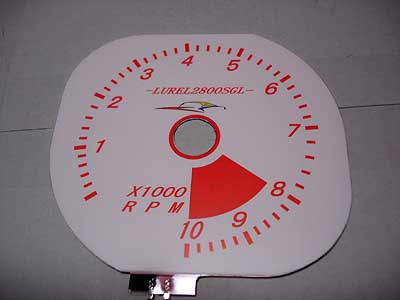

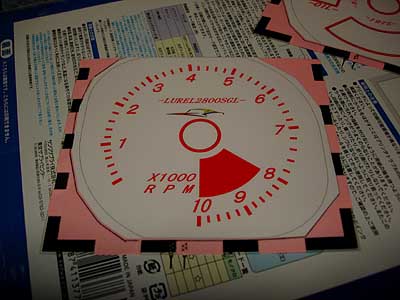

各つや消しクリアとホワイトフィルムを貼り合せた シートをＥＬシートに貼りあわせます。	同様に回転計です。

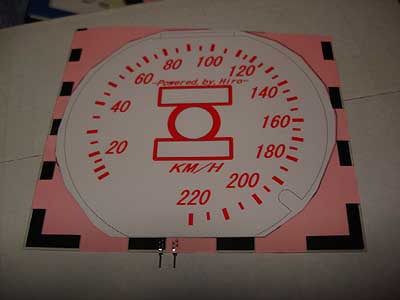

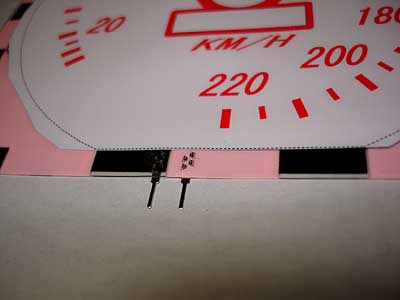

同じくスピードメーターです。	このシート下部にある端子がインバーター への接続用入力端子です。

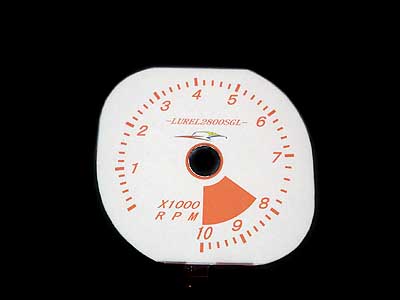

全て貼り合せたものをデザインカッターで切り抜きます。	切り抜いたら先ずは点灯試験を行います。

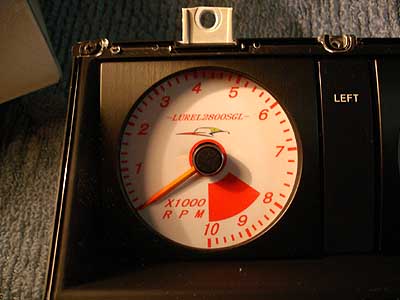

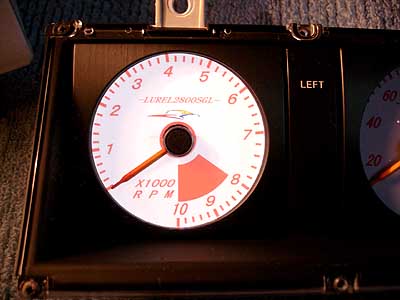

次にメター側に仮に入れてみて状態を 確認してみます。	そしてインバーターを接続して点灯の状態を 確認します。

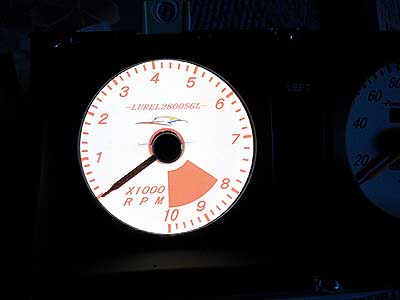

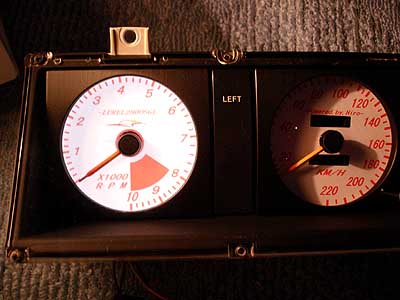

右のスピードメーターが点灯しない状態で 左側が回転計で、点灯した状態です。	夜の車室内を想定し暗い状態で撮影しました。 視認性が良さそうなので期待ができます♪
上手く計画通りに綺麗に出来きるかは判りません まだ詰めなくてはいけない問題もあるので、完成しましたら 引き続き御紹介していきたいと思います。
